在材料研發與高溫工藝領域,傳統的材料制備技術長期面臨著升溫響應慢、溫度不穩、能效低、重復性差等難題,嚴重制約了其在半導體制造、納米材料合成、石墨烯制備等前沿方向的應用深度與效率突破。

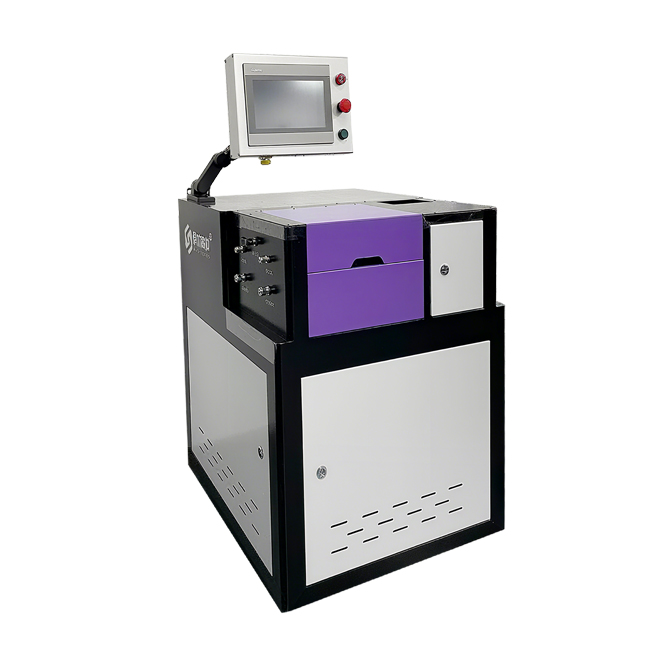

合肥原位科技推出全新一代閃蒸焦耳加熱裝置,以脈沖快速放電技術為核心,實現毫秒級快速升降溫與多段精準控溫,有效攻克傳統設備在溫度控制、數據采集與工藝重復性等方面的瓶頸。
產品介紹
閃蒸焦耳加熱裝置采用最新脈沖快速放電模式,對實驗樣品進行快速升溫、快速降溫,可控升溫溫度,廣泛應用于粉末狀與薄片狀新材料瞬間升溫燒結,其可在真空、非真空、氣氛環境下進行加熱樣品,精準采集升溫時的峰值電壓、峰值電流、峰值電阻等數據,可切換手動放電升溫和自動放電升溫,最大程度控制電壓精準釋放,升溫溫度重復性高,溫差小,速度快,擾動降低。
設備裝樣簡單,操作安全,透明腔體可有效觀察升溫變化,最高支持真空環境-0.08MPa,可通流動惰性氣體,升溫曲線顯示,電壓參數控制。

產品特點
1、極速熱沖擊:
30ms內瞬態升溫,600ms內快速冷卻。
2、全程環境兼容:
真空、氣氛與常壓環境下均可穩定運行。
3、工藝精準可復現:
智能控溫,溫差≤±100℃,支持手動/自動雙模式。
4、數據實時洞察:
精準采集,實時顯示電壓、電流、電阻及升溫曲線。
5、安全直觀易操作:
透明腔體設計,裝樣簡便,支持流動氣體與真空環境。
產品參數
供電  | AC220V 3KW 三孔插座  |
輸出電壓  | DC 0-400V  |
額定輸出電流  | DC 0-500A  |
整機尺寸  | 700*800*920mm  |
整機質量  | 130Kg  |
鈑金材質  | 鍍鋅板  |
真空腔材質  | 不銹鋼304  |
電源冷卻方式  | 風冷  |
電流爬坡時間  | 3ms  |
數據采集周期  | 1ms  |
數據采集方式  | 觸摸屏+PC  |
數據控制方式  | 觸摸屏  |
數據采集內容  | 時間,峰值溫度,峰值電流,峰值電壓,峰值電阻;升溫時間;  |
裝夾電極  | 可調間距  |
最高溫度  | 3200℃(具體需要結合樣品臺類型及樣品情況)  |
測溫方式  | 單色測溫  |
測溫范圍  | 250-2000℃/100-1400℃/700-3200℃  |
探頭冷卻方式  | 風冷  |
真空腔  | 石英管可調間距真空腔體  |
氣路裝置  | 1路進氣,1路真空,1路排氣  |
樣品臺材質  | 石墨紙15*60*0.05mm,石墨烯紙15*60*0.05mm,石墨氈15*60*1mm ,碳氈15*60*2mm  |
樣品臺尺寸  | ≤15*80*2mm  |
樣品測試量  | 約100mg  |
應用領域
1. 納米材料合成與改性
· 可控晶體生長:通過精確控制升溫曲線與高溫駐留時間,引導納米顆粒、量子點的成核與生長過程,實現尺寸與形貌的精準調控。
· 材料相變與活化:瞬間高溫場可誘導材料發生特定相變,或快速激活表面官能團,為制備高性能催化劑、能源存儲材料開辟新路徑。
2. 石墨烯與二維材料制備
· 高效綠色制備:利用焦耳熱沖擊,可瞬間將前驅體(如生物質、高分子)中的非碳元素去除,實現石墨烯的快速、低成本、無污染合成。
· 材料修復與摻雜:快速修復氧化石墨烯的晶格缺陷,提升其導電性;或在高溫氣氛中實現氮、硫等元素的瞬間摻雜,定制化調控其電子特性。
3. 高性能合金表面熱處理
· 表面快速改性:對合金表面進行“熱沖擊淬火”,可在毫秒級時間內形成超細晶粒結構或非晶層,顯著提升材料表面的硬度、耐磨性與耐腐蝕性,而基體性能不受影響。
4. 陶瓷基復合材料燒結
· 超高速致密化:突破傳統燒結技術耗時長、能耗高的瓶頸,在數秒內實現陶瓷粉末或前驅體的極速燒結與致密化,有效抑制晶粒過度長大,獲得更高強度的微觀結構。
5. 高分子與生物基材料高溫實驗
· 瞬時碳化與轉化:將高分子前驅體或生物質(如木材、纖維素)置于高溫場中,可實現瞬間碳化,制備多孔碳材料,廣泛應用于超級電容器、吸附劑等領域。
· 快速交聯與固化:為特定高分子材料提供超快速固化條件,研究其在極端高溫下的結構與性能演變。
6. 半導體器件研發與制造
· 精準退火與摻雜:實現極速退火,有效修復晶格缺陷,精準激活摻雜劑,大幅提升半導體元件的載流子遷移率與性能一致性。
· 界面工程:在瞬間高溫下對界面進行改性,增強層間附著力,降低接觸電阻,為高性能晶體管和存儲器件制造提供關鍵工藝支持。
